MSP-N
Pompe centrifughe autoadescanti a trascinamento magnetico
MAGNETIC COUPLING
La serie MSP-N centrifuga monoblocco autoadescante a trascinamento magnetico è stata ideata per travasi dove non è possibile installare la pompa sotto battente. Le MSP-N possono aspirare da un battente negativo massimo di 4 mt, non prima di avere invasato, per la prima volta, il corpo con del liquido. La rotazione della girante è resa possibile da un giunto che trasmette il movimento per induzione magnetica.
Questo sistema consente di evitare il montaggio delle tenute meccaniche, che in alcuni casi possono creare problemi di trafilamento dal corpo del liquido pompato, causando seri danni di contaminazione all’ambiente.
Materiali di costruzione
Di facile manutenzione, le macchine di questa serie si presentano solide, compatte, dagli spessori dei componenti volutamente elevati per conferire al gruppo pompante maggiore affidabilità. Adatte al trasferimento di soluzioni acide ed alcaline, le parti interne bagnate dal liquido, sono completamente realizzate in termoplastico (PP-PVDF) e le guarnizioni in elastomero compatibile (EPDM-FPM-FEP-FFKM). Le giranti applicate sono prevalentemente di tipo semiaperto, ma sono disponibili anche nella versione chiusa per liquidi caldi e senza solidi in sospensione. É previsto, in opzione un dispositivo, contro la marcia a secco.
Accessori
• Protettore di marcia a secco
• Carrello
Scarica il catalogo e la scheda tecnica completa di disegno tecnico con dimensioni d’ingombro
Componenti principali
Corpo-pompa in PP, PVDF, composto da tre elementi. Di elevato spessore, ricavato interamente da lavorazione meccanica.
Girante centrifuga in PP, PVDF; versione semiaperta per liquidi carichi e chiusa per il pompaggio di soluzioni con temperature elevate. Auto-bilanciamento assiale garantito da contropalettature posteriori.
Rotore in PP o PVDF con foro centrale per la lubrificazione delle bussole di guida posteriori e la bilanciatura della girante. Il nucleo magnetico interno, composto da un supporto in acciaio al carbonio e da barrette magnetiche in Nd-Fe-B, viene incapsulato interamente e protetto dal rotore in termoplastico.
Bussole di guida rotanti in PTFE CG (su richiesta in SiC), ruotano solidali con il rotore.
Nucleo magnetico esterno dotato di barrette magnetiche in Nd-Fe-B ruotando solidale con il motore, trasmette il movimento al rotore.
Flange libere in PP caricato vetro rinforzate internamente da un’anima in acciaio.
Lanterna di robusta concezione in ghisa grigia G25 munita di piedi di sostegno.
Bussole di guida statiche in SiC (su richiesta in Al2O3).
Motore elettrico asincrono trifase secondo la normativa IEC (a richiesta NEMA).
Settori di applicazione

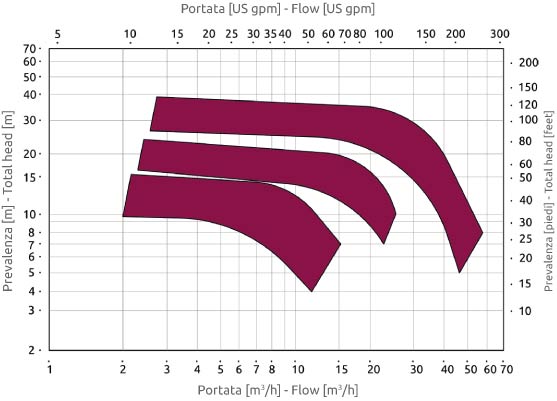

Campi di copertura
1450 – 50Hz
1750 – 60Hz
2900 – 50Hz
3500 – 60Hz
